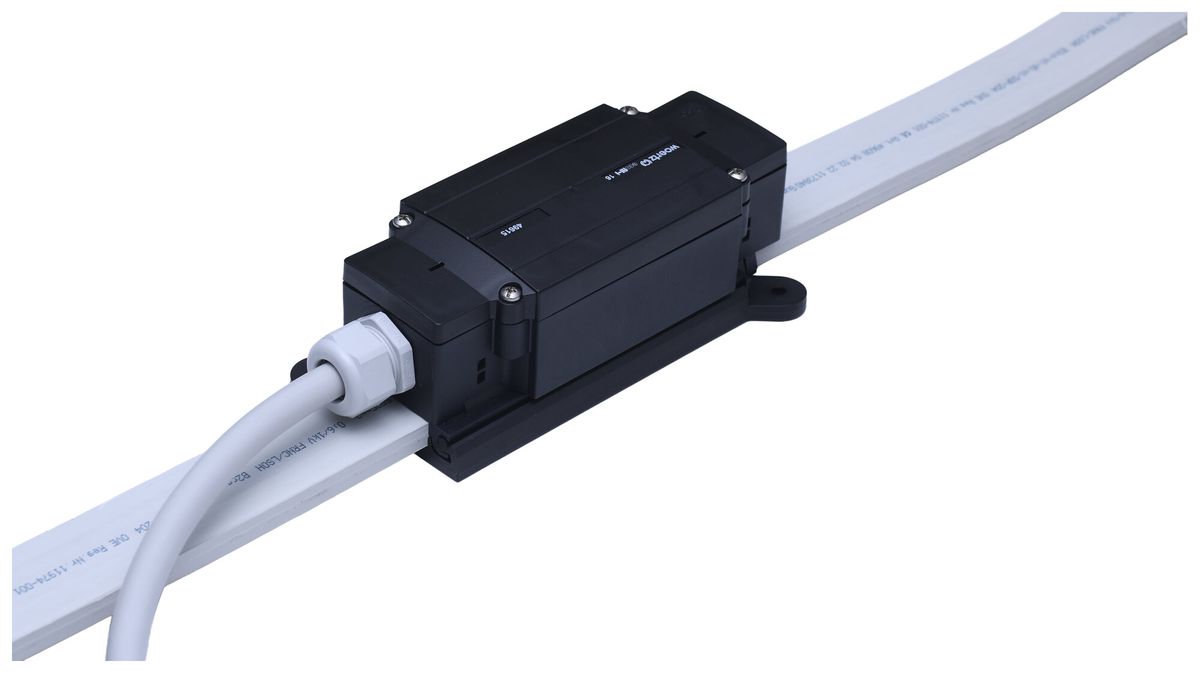

Boîte de dérivation Woertz 5P 690V 76A 3 N PE 2 1 IP65 noir
Veuillez vous connecter pour pouvoir utiliser le panier d'achat et passer vos commandes.
Se connecterNº ELDAS®150285537EAN:7611718283253WG.FG:15.10Unité d’emballage
1
Pièce
N° fabricant:49615/1X5G16/20
Description
Boîte de dérivation Woertz, version prise de tension, nombre de pôles 5, tension nominale 690 V, courant nominal 76 A, marquage de pôle 3, N, PE, 2, 1, prise de phase L1-L3, diamètre de câble 244 mm, section de raccordement (à fil fin) 16…25 mm², section de raccordement (unifilaire) 16…25 mm², résistance max.à la température permanente pièce de contact 85 °C, résistance max.à la température permanente décharge de traction 85 °C, longueur 2200 mm, hauteur 91 mm, largeur 85 mm, sans halogène, matériau du boîtier polyamide (PA), indice de protection IP65, couleur de boîtier noir, pré-confectionnée à 5 pôles 5×16 mm² / 5×25 mm², incl. fixation et 1 manchon fileté M40x1.5 mm pour 1 départ, avec presse-étoupe 49635 et câble rond prémonté HF 5×16 mm² 2 m avec extrémité libre
Spécifications
- tension assignée
- 690 V
- courant assigné
- 76 A
- nombre de pôles
- 5
- indice de protection (IP)
- IP65
- version
- prise de tension
- prise de phase
- L1-L3
- type de circuit intégré
- sans
- diamètre de câble
- 244 - 244 mm
- mode de raccordement circuit rond
- raccordement à vis
- section de raccordement (à fil fin)
- 16 - 25 mm²
- section de raccordement (unifilaire)
- 16 - 25 mm²
- marquage de pôle
- 3, N, PE, 2, 1
- codage mécanique
- Non
- couleur de boîtier
- noir
- transparent
- Non
- type de verrouillage
- sans
- résistance max. à la température permanente pièce de contact
- 85 °C
- résistance max. à la température permanente décharge de traction
- 85 °C
- matériau du boîtier
- polyamide (PA)
- charge calorifique
- 13.14 kWh
- sans halogène
- Oui
- matière de contact
- CuZn
- longueur
- 2200 mm
- hauteur
- 91 mm
- largeur
- 85 mm
