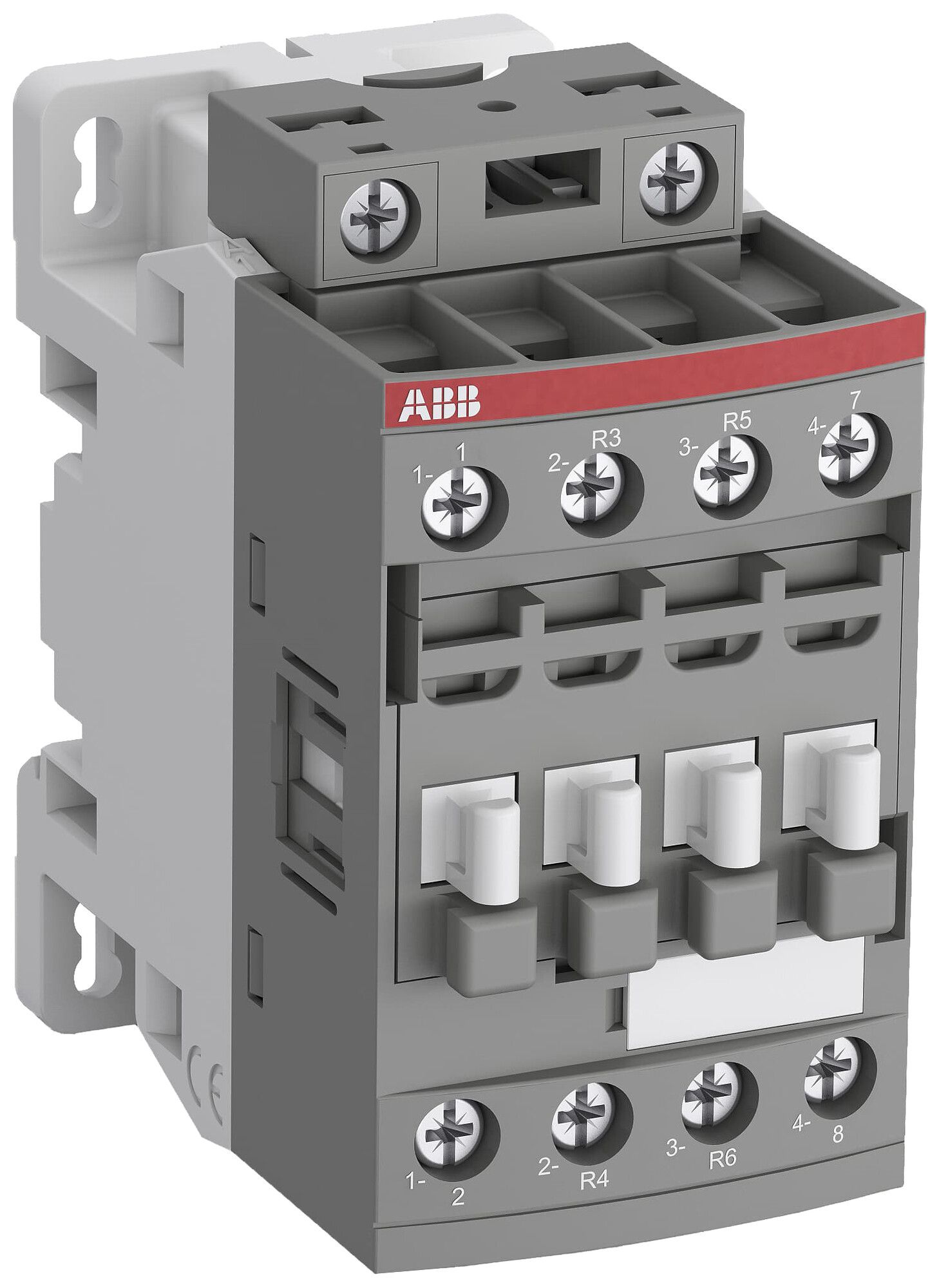

EB-Schütz ABB AF09Z 12…20VDC 2NO 2NC 25A 690V Schraub
Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.
AnmeldenELDAS®-Nr:510103205EAN:3471523116603WG.FG:22.55Verpackungseinheit:
1
Stk
Herst.-Nr.:1SBL136501R2000Herst.-Typ:AF09Z-22-00-20
Beschreibung
EB-Schütz ABB AF09Z-22-00-20, Bemessungssteuerspeisespannung bei DC 12…20 V, Spannungsart zur Betätigung DC, Anzahl der Schliesser als Hauptkontakte 2, Anzahl der Öffner als Hauptkontakte 2, Bemessungsbetriebsstrom Ie bei AC-1 400 V 25 A, Bemessungsbetriebsstrom Ie bei AC-3 400 V 9 A, Betriebsspannung AC 50 Hz 0…690 V, Anschlussart Hauptstromkreis Schraubanschluss, geeignet für Hutschienenmontage
Spezifikationen
- Bemessungssteuerspeisespannung bei DC
- 12 - 20 V
- Spannungsart zur Betätigung
- DC
- Anzahl der Öffner als Hauptkontakte
- 2
- Anzahl der Schliesser als Hauptkontakte
- 2
- Anschlussart Hauptstromkreis
- Schraubanschluss
- Betriebsspannung bei AC 50 Hz
- 0 - 690 V
- Betriebsspannung bei AC 60 Hz
- 0 - 690 V
- Bemessungsbetriebsstrom Ie bei AC-1, 400 V
- 25 A
- Bemessungsbetriebsstrom Ie bei AC-3, 400 V
- 9 A
- Bemessungsbetriebsleistung bei AC-3, 400 V
- 4 kW
- Anzahl der Hilfskontakte als Schliesser
- 0
- Anzahl der Hilfskontakte als Öffner
- 0
- Geeignet für Reiheneinbau
- Nein
- Breite
- 45 mm
- Höhe
- 86 mm
- Tiefe
- 77 mm
